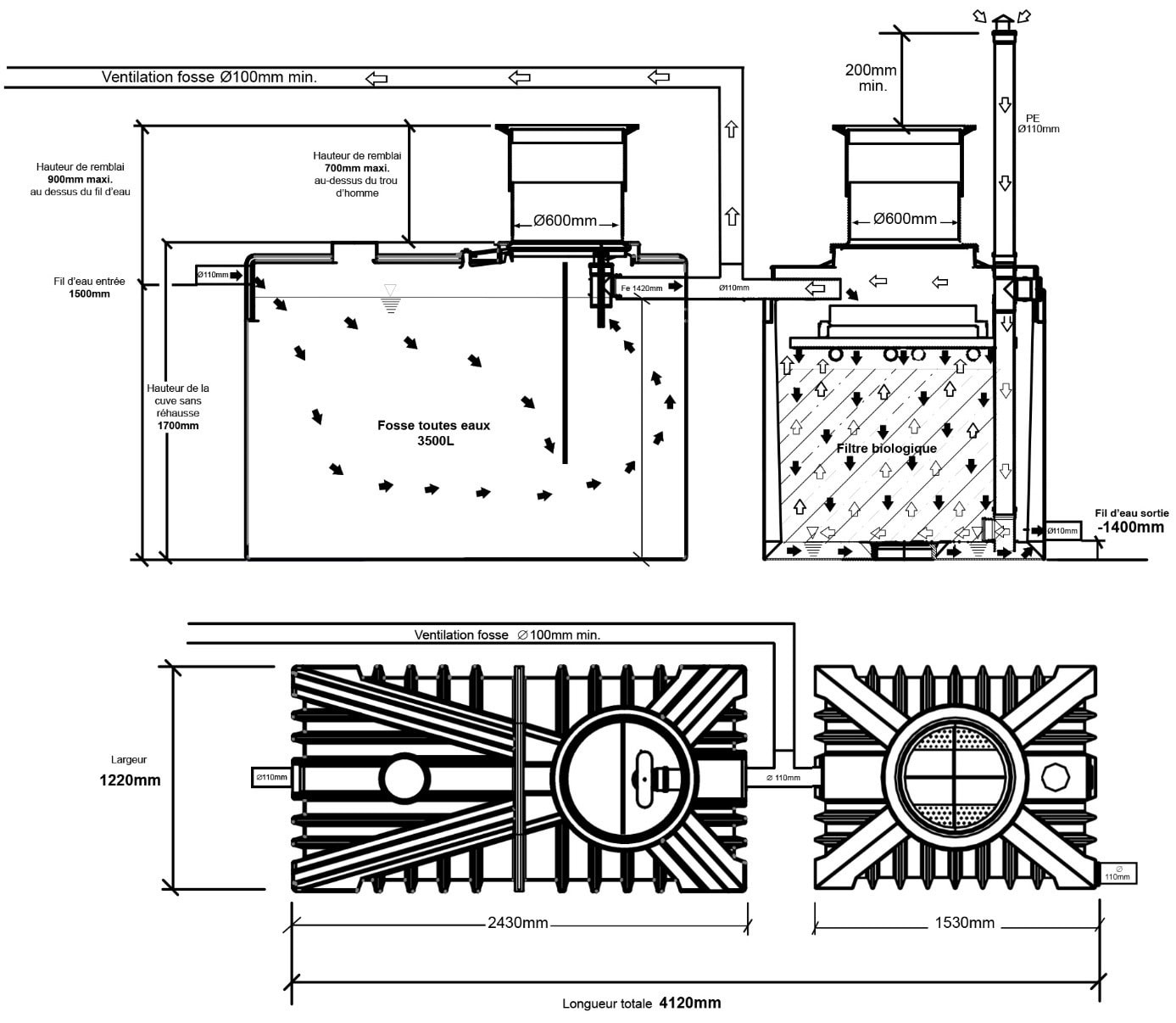

Retrouvez ici les plans, cotes et dimensions du filtre compact 1-15 EH ClearFox® By Breizho®. Ces informations sur le filtre compact 1-15 EH sont indispensables pour préparer votre étude de sol et votre dossier SPANC.
Les cotes ci-dessous correspondent aux dimensions hors-tout du filtre compact 1-15 EH (longueur, largeur et hauteur des cuves). La colonne « fouille minimum » indique l’emprise à prévoir pour le terrassement : elle est plus large que le dispositif lui-même afin de laisser l’espace nécessaire au réglage du lit de pose, au raccordement et au remblaiement latéral. La profondeur de fouille tient compte du fil d’eau d’entrée et de la hauteur de recouvrement admissible. Reportez-vous à la cote de fouille, et non à la seule taille des cuves, pour dimensionner votre terrassement. Les hauteurs indiquées s’entendent hors réhausses ; des réhausses Ø600 mm permettent d’ajuster le niveau des tampons au terrain fini.
| Modèle | Longueur | Largeur | Hauteur | Fouille minimum |
|---|---|---|---|---|
| 1 à 4 EH | 322 cm | 122 cm | 170 cm | 372 × 172 cm – Prof. 240 maxi |
| 5 à 6 EH | 412 cm | 122 cm | 170 cm | 462 × 172 cm – Prof. 240 maxi |
| 7 à 8 EH | 475 cm | 122 cm | 170 cm | 525 × 172 cm – Prof. 240 maxi |
| 9 à 15 EH | 655 cm | 244 cm | 170 cm | 705 × 294 cm – Prof. 240 maxi |
| Modèle | Poids total à vide (FTE + Filtre) | Volume FTE | Tampons |
|---|---|---|---|
| 1-4 EH | 290 kg | 2 250 L | 2 × Ø600 mm |
| 5-6 EH | 370 kg | 3 500 L | 2 × Ø600 mm |
| 7-8 EH | 410 kg | 4 500 L | 3 × Ø600 mm |
| 9-15 EH | 740 kg | 7 000 L | 4 × Ø600 mm |
Fil d’eau entrée : 1 500 mm / Fil d’eau sortie : -1 400 mm (pour tous les modèles)
La capacité d’un dispositif d’assainissement non collectif s’exprime en équivalents-habitants (EH). Pour un logement individuel, le nombre d’EH retenu correspond généralement au nombre de pièces principales (chambres et pièces de séjour), le dimensionnement définitif étant confirmé par l’étude de filière et le SPANC. Le filtre compact 1-15 EH se décline ainsi du modèle 1 à 4 EH, pour une habitation de petite à moyenne taille, jusqu’au modèle 9 à 15 EH destiné aux logements de grande capacité ou au regroupement de quelques habitations.
Au-delà de la capacité, le choix du modèle dépend de la configuration du terrain : nature du sol, présence éventuelle d’une nappe, contraintes d’accès et mode d’évacuation des eaux traitées (infiltration dans le sol ou rejet vers le milieu hydraulique). Ces paramètres déterminent la profondeur de fouille, le type de lit de pose et l’éventuel recours à une pompe de relevage. Pour un filtre compact 1-15 EH adapté à votre projet, une étude personnalisée permet de valider le modèle, son implantation et les conditions de pose.
📏 Lit de pose
10 à 20 cm de gravier (2/4 ou 4/6 mm) ou sable stabilisé (200 kg ciment/m³) en terrain humide. Surface dressée, compactée, horizontale et plane.
📐 Recouvrement
Hauteur de remblai 700 mm maxi au-dessus des trous d’homme. Réhausses Wavin Tegra Ø600 disponibles (70 cm max) en option.
🔗 Raccordement
Raccords PVC et PE Ø110 mm fournis.
Pente canalisation : minimum 1,5 %.
Ventilation PE Ø110 mm, dépassant de 20 cm minimum au dessus du filtre.
💡 Bon à savoir
Ne pas coller le chapeau au tuyau de ventilation lors de la pose – cela permet d’accéder ultérieurement au fond du filtre pour le curage. Vérifier que le cadre en inox est bien installé dans la/les fosse(s) toutes eaux avant le remblaiement.
